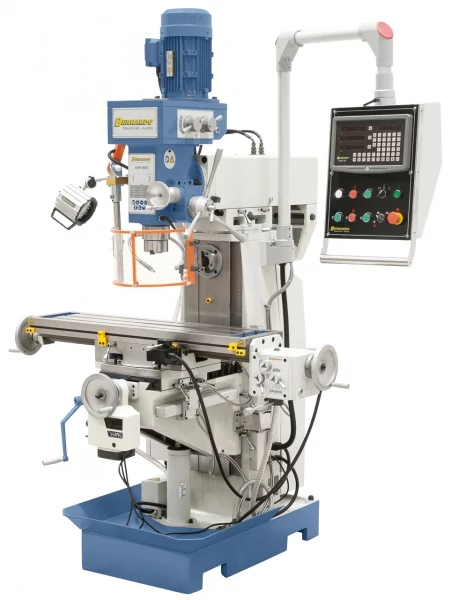

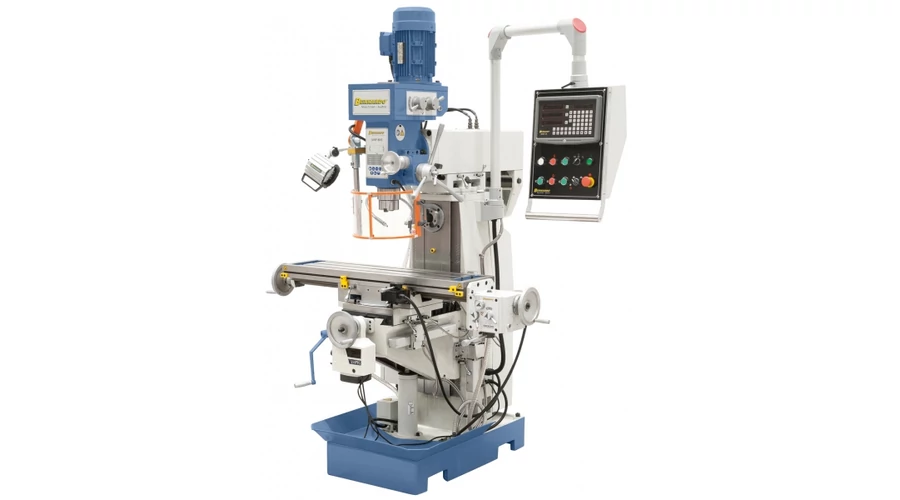

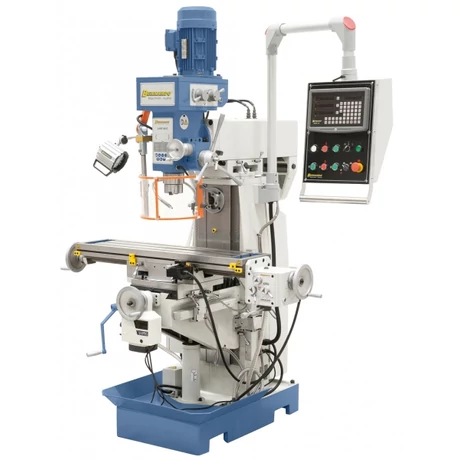

BERNARDO UWF 80 E fúró- és marógép

Ár:
4.029.900 Ft + ÁFA ( 5.117.973 Ft )

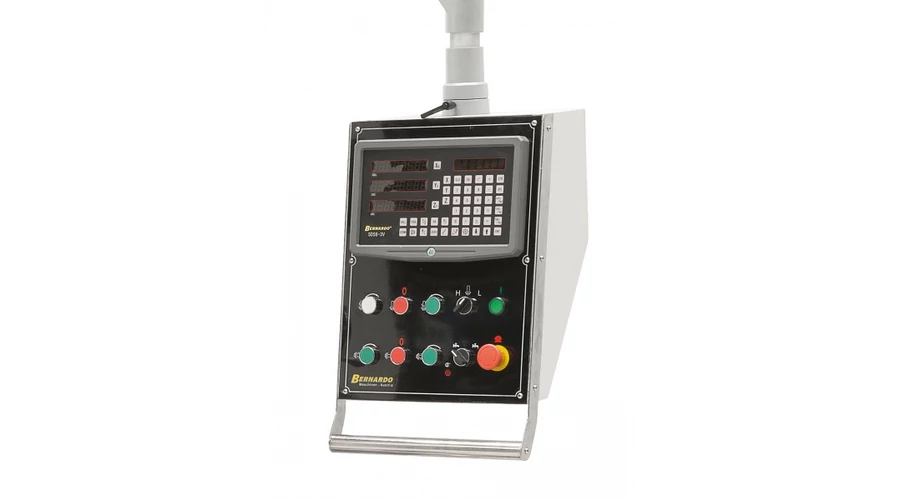

Ipari felhasználásra készült, professzionális marógép 1000x240 mm-es asztallal, digitális mutatóval és y-előretolóval.

Gyártó:
Szállítási díj: 31.750 Ft
Elérhetőség: Rendelhető
Várható szállítás: 2022. május 25.
Szállítási információk - expressz szállítás
Menny.:db

Leírás

BERNARDO UWF 80 E fúró- és marógép

Sokoldalú alkalmazási lehetőség a vízszintes, ill. függőleges orsó által.

Maróasztal 45° jobbra - balra elfordítható.

A körmozgás nagy pontossága a kúpgörgős csapágy által (≤0,015 mm).

A maróorsók kényelmes fordulatszám-beállítása.

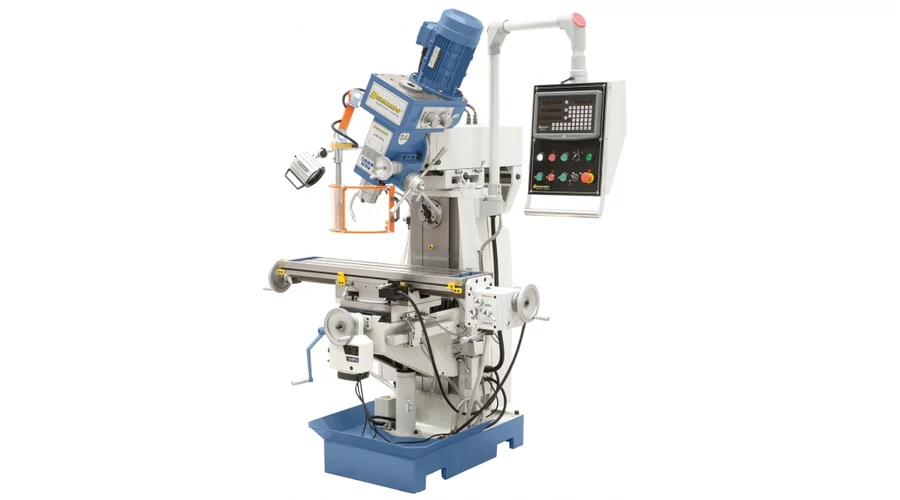

Elfordítható marófej -90° -tól +90° -ig.

Asztal-felfogófelület 1000 x 240 mm.

Automatikus asztali előretolás az x- és y-tengelyen inkluzív gyorsmenet.

Marás: szegnyereg-állítás kézikerék által.

Fúrás: szegnyereg-állítás csillagfogantyú által.

Kézi durva-előretolás kézi finom-előretolásra kuplung segítségével átkapcsolható.

Jobb- bal oldali berendezés menetvágáshoz.

A hajtóműfej fecskefark-vezetése.

Precízen kidolgozott felületű keresztasztal T-hornyokkal.



Szállítási terjedelem:

Szorítóorsó M 16

LED-géplámpa

Hűtőanyag-berendezés

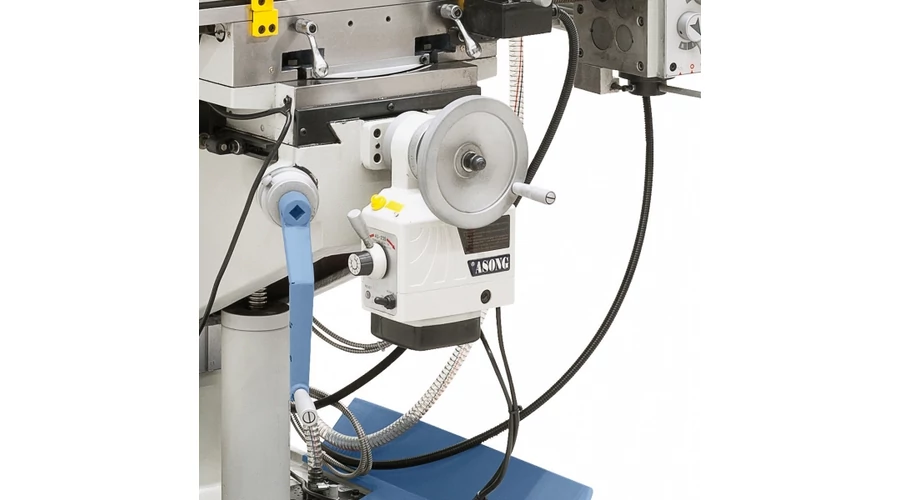

Automatikus maróasztal-előretoló x-tengelyhez

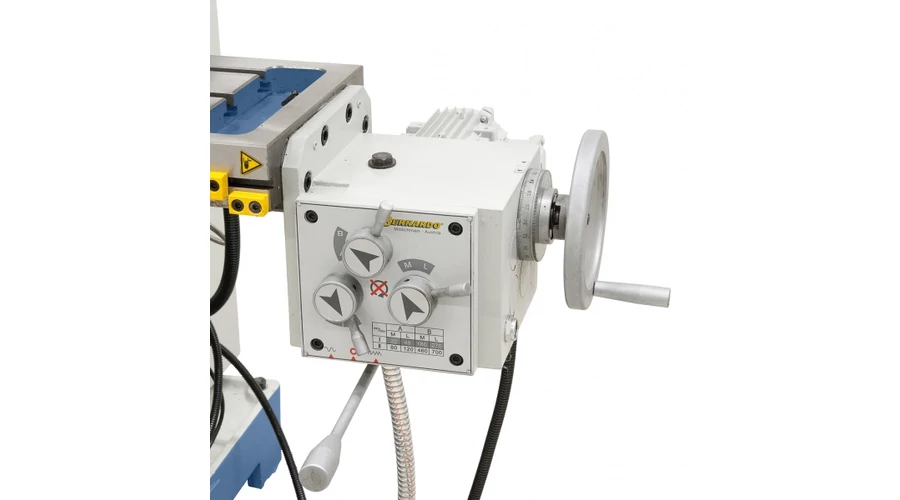

Automatikus maróasztal-előretoló y-tengelyhez

Adapter ISO 40/MK 3

Adapter ISO 40/MK 2

Adapter ISO 40/B 18

Hosszú marótüske ISO40/27 mm

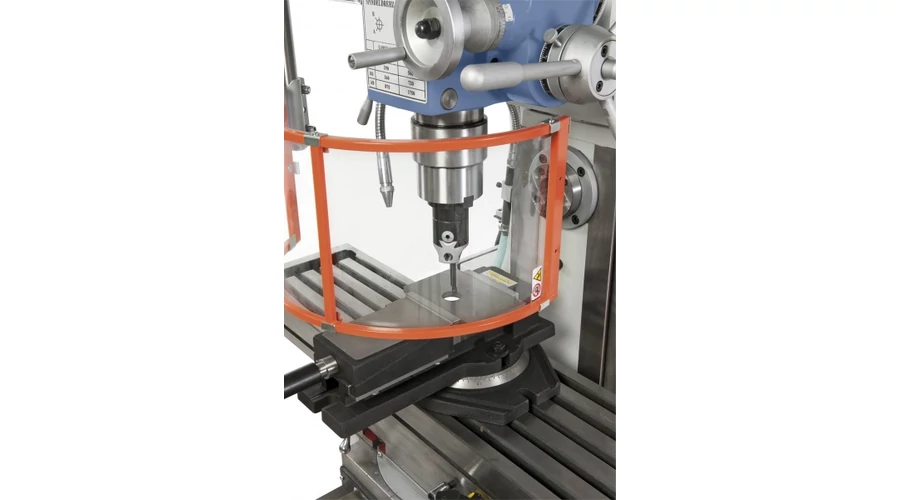

Beállítható védőberendezés

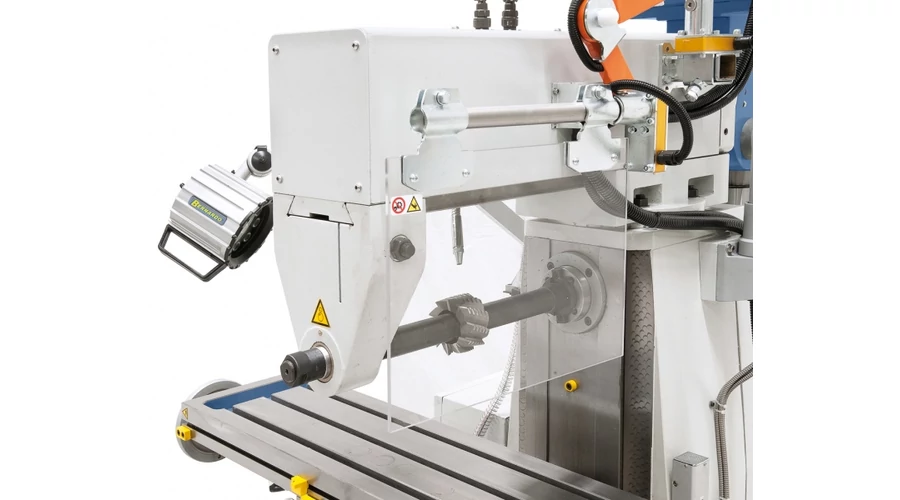

Védőburkolat vízszintes maráshoz

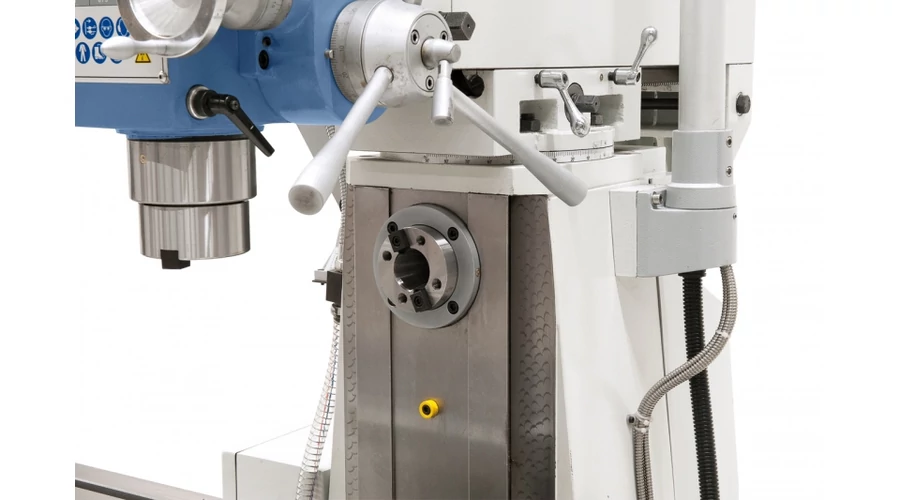

Vízszintes ellencsapágy



Szállítható különtartozék:

Sík- és kiesztergálófej szett diam. 75 mm, MK 4 felvétellel, inkl. fúrórudak (cikkszám: 25-1020)

Felvevőszár sík- és kiesztergálófejhez ISO 40 (cikkszám: 25-1011)

Maró-szorítófogó-tokmány szett ER 40, ISO 40, 3-25 mm, 16-részes (cikkszám: 26-1011)

Adapter ISO 40 / MK 2 (cikkszám: 26-1067)

Adapter ISO 40 / MK 3 (cikkszám: 26-1068)

Adapter ISO 40 / MK 4 (cikkszám: 26-1069)

Vízszintes- és függőleges kerekasztal HV 8 - 200 mm (cikkszám: 27-1001)

Fél-univerzális-osztófej BS-1 (cikkszám: 27-1046)

Szorítószerszám-szortiment 58-részes, 14 mm, M 12 (cikkszám: 28-1001)

Nagybefogású-gépsatu FJ 125 (cikkszám: 28-2086)

Hidraulikus gépsatu VH 125 forgótányérral (cikkszám: 28-2089)

Éltapintó diam. 10 mm / 10 mm (cikkszám: 32-1065)

Párhuzamos-alátét tétel 28-részes (cikkszám: 35-1020)

Kónuszfúró-kazetta B tétel, MK 2/3, 14,5 - 30 mm, 9-részes (cikkszám: 41-1051)

Szár-nagyolómaró tétel HSS TiN-bevont, 6 - 25 mm, 10-részes (cikkszám: 42-1016)

Szármaró tétel TiN-bevont, 3 - 20 mm, 20-részes (cikkszám: 42-1020)

Síkmaró 75° - diam. 80 mm / B 27 mm (cikkszám: 42-1085)

Kombi-feltűző-marótüske ISO 40 / 27 mm (cikkszám: 26-1058)

Gépsaru NE 120 (cikkszám: 53-2011)

Univerzális hűtőanyag-koncentrátum RK 12, 5 l-es kaniszterben (cikkszám: 54-1206)

Paraméterek

Cikkszám 02-1211BXL
Asztal-nagyság 1000 x 240 mm
Orsó-felvétel ISO 40
Orsó fordulatszám - függőleges (8) 115 - 1750 ford./perc
Orsó fordulatszám - vízszintes (9) 60 - 1350 ford./perc
Szegnyereg-emelkedés 125 mm
Eljárási táv - hosszanti (x) 590 mm
Eljárási táv - keresztirányú (y) 180 mm
Eljárási táv - függőleges (z) 320 mm
Orsó / asztal távolság 0 - 375 mm
Hatósugár 230 - 685 mm
Elfordítható asztal -45° -tól +45° -ig
Orsófej elfordulási tartomány -90° -tól +90° -ig
Előretolási tartomány, hosszanti (8) 32 - 700 mm/perc
T-horony nagyság 14 mm
Függőleges motor-teljesítmény 0,85 / 1,5 kW
Vízszintes motor-teljesítmény 1,5 kW
Gép méretei (SzxMéxMa) 1500 x 1430 x 2100 mm
Kb. súly 980 kg
