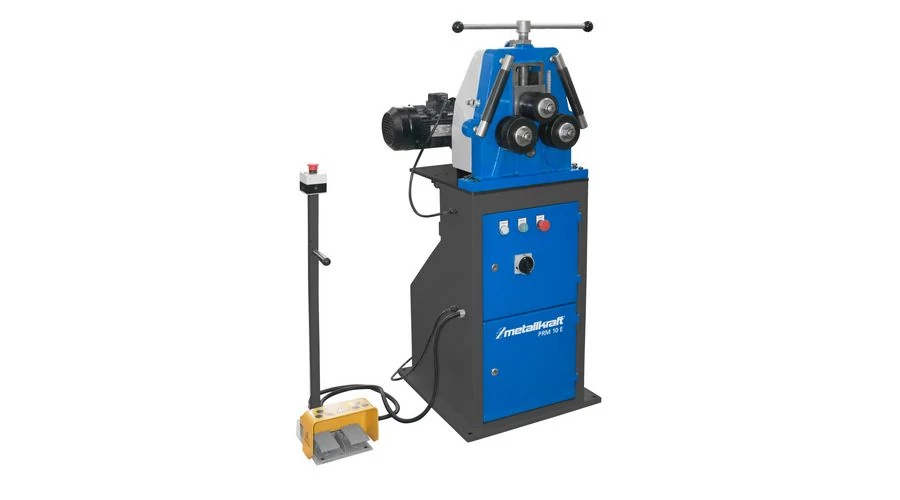

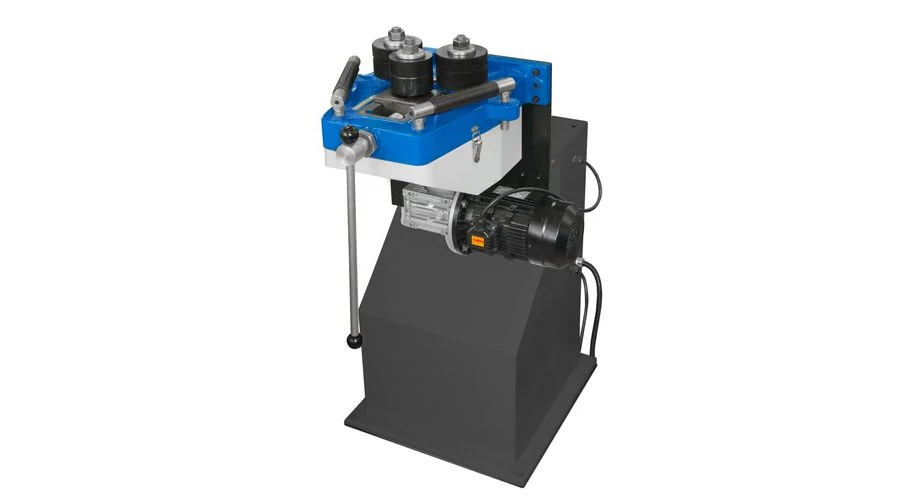

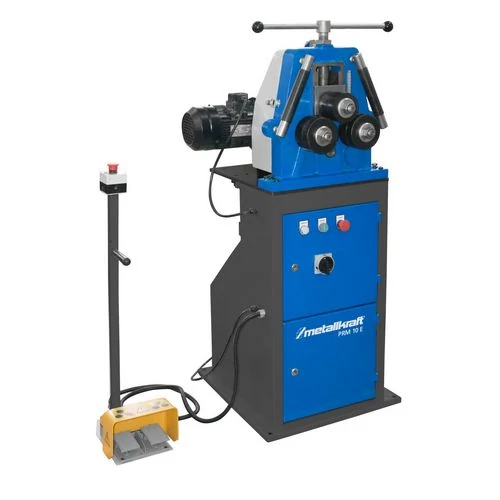

METALLKRAFT PRM 10 E motoros gyűrűhajlítógép

METALLKRAFT PRM 10 E motoros gyűrűhajlítógép

Motorizált kivitelű ipari csőhajlító gép szögletes anyagok íves hajlításához tervezve.

Talajhoz rögzíthető, stabil és maszív felépítés.

Edzett és köszörült acéltengely.

Két alsó görgő kézikarral mozgatható.

Vizszintes és függőleges munkalehetőség.

Erőteljes kétfokozatú, 400 V-os motor biztosítja a megbízható működést.

Bal-/jobbirányú hajtás a lábpedál segítségével változtatható.

Hajlítási teljesítmény profil típusú szabvány

Négyzet alakú anyagméretek (kihúzási pont 24 kg / mm²) [1] 20 mm

UPN profil a borda külső méretei (kihúzási pont 24 kg / mm²) [1] 35 x 4,5 mm

Szögletes anyag min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 500 mm

T profil a borda külső részén min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 600 mm

Négyzet alakú anyagméretek (kihúzási pont 24 kg / mm²) [2] 10 mm

UPN profil a borda külső méretei (kihúzási pont 24 kg / mm²) [2] 30 x 4 mm

Szögletes anyag min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 160 mm

T profil a borda külső részén min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm

A lapos anyag könnyű tengelyének méretei hajlító Ø (kihúzási pont 24 kg / mm²) [1] 50 x10 mm

UPN profil a borda belső méretei (kihúzási pont 24 kg / mm²) [1] 35 x 4,5 mm

Lapos anyagú fénytengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 400 mm

T profil a borda belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 600 mm

A lapos anyag könnyű tengelyének méretei hajlító Ø (kihúzási pont 24 kg / mm²) [2] 40 x5 mm

UPN profil a borda belső méretei (kihúzási pont 24 kg / mm²) [2] 30 x 4 mm

Lapos anyagú fénytengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 160 mm

T profil a borda belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm

Lapos anyagú nehéz tengely méretek hajlító Ø (kihúzási pont 24 kg / mm²) [1] 30 x 10 mm

UPN profil a láb külső méretei (kihúzási pont 24 kg / mm²) [1] U40x20mm

Lapos anyagú nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 500 mm

UPN profil külső lábon min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 700 mm

Lapos anyagú nehéz tengely méretek hajlító Ø (kihúzási pont 24 kg / mm²) [2] 20 x 5 mm

UPN profil a láb külső méretei (kihúzási pont 24 kg / mm²) [2] U30mm

Lapos anyagú nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 190 mm

UPN profil külső lábon min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 500 mm

UPN profil felső borda méretei (kihúzási pont 24 kg / mm²) [1] 35 x 4,5 mm

UPN profil a láb belső méretei (kihúzási pont 24 kg / mm²) [1] U40x20mm

T profil felső borda min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 600 mm

UPN profil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 700 mm

UPN profil felső borda méretei (kihúzási pont 24 kg / mm²) [2] 30 x 4 mm

UPN profil a láb belső méretei (kihúzási pont 24 kg / mm²) [2] U30mm

T profil felső borda min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm

UPN profil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 500 mm

A fenti T profilborda magyarázata További távtartókra lehet szükség. A hajlítási teljesítmény magyarázata, a profil típusa A teljesítményadatok a max. 24 kg / mm² hozamszilárdság. Hajlítóerő VA-n: 0,7-es tényező

A hajlítási teljesítmény profil típusa választható

Négyzet alakú csőméretek (kihúzási pont 24 kg / mm²) [1] 30 x 2 mm

Kerek profil min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 500 mm

Négyzet alakú cső min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 900mm

Kerek profilméretek (kihúzási pont 24 kg / mm²) [2] 17mm

Négyzet alakú csőméretek (kihúzási pont 24 kg / mm²) [2] 20 x 2 mm

Kerek profil min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 160 mm

Négyzet alakú cső min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 600 mm-es egyenlő szárú szögprofil külső méretei (kihúzási pont 24 kg / mm²) [1] 35 x 35 x 4 mm

Négyzet alakú cső nehéz tengely méretei hajlító Ø (kihúzási pont 24 kg / mm²) [1] 38 x 20 x 2 mm egyenlő szárú szögprofil a láb külső részén min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 800 mm

Négyzet alakú cső nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 1000 mm-es egyenlő szárú szögprofil külső méretei (hajlási pont 24 kg / mm²) [2] 30 x 30 x 4 mm

Négyzet alakú cső nehéz tengely méretei hajlító Ø (kihúzási pont 24 kg / mm²) [2] 30 x 15 x 1,5 mm egyenlő szárú szögprofil a láb külső részén min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm

Négyzet alakú cső nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 600 mm-es egyenlő szárú szögprofil belső méretei (kihúzási pont 24 kg / mm²) [1] 35 x 35 x 4 mm

Kerek csőméretek (kihúzási pont 24 kg / mm²) [1] 25,4 x 2 mm egyenlő szárú szögprofil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 800 mm

Kerek cső min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 800 mm-es egyenlő szárú szögprofil belső méretei (hajlási pont 24 kg / mm²) [2] 30 x 30 x 4 mm

Kerek csőméretek (kihúzási pont 24 kg / mm²) [2] 19,05 x 1,5 mm egyenlő szárú szögprofil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm

Kerek cső min. hajlítási Ø (hajlási pont 24 kg / mm²) [2] 400mm

A hajlítási teljesítmény magyarázata, profil típus opcionális A teljesítményadatok olyan anyagokra vonatkoznak, amelyek max. 24 kg / mm² hozamszilárdság. Hajlítóerő VA-n: 0,7-es tényező

Kerek profilméretek (kihúzási pont 24 kg / mm²) [1] 27 mm

Szállítási terjedelem:

alap hajlító hengerek

mobil lábpedál bal oldali forgatáshoz vészleállítással

egyengető hengerek

alépítmény
